SB-JSQ6減速器拆裝實驗臺
一、減速器功能:
減速器拆裝實驗臺，減速器系列指原動機與工作機之單獨立的閉式傳動裝置,用來降低轉速和相應地增大轉矩.本系列減速器專供學校開設"減速器拆裝實驗"用,實驗目的在于讓學生了解減速器的基本結構,減速器的裝配技術要求,為正確選用減速器類型和設計減速器裝配圖提供技術支持.
二、減速器參數
|
編號 |
名 稱 |
單位 |
數量 |
參數及尺寸 |
|
1 |
拆裝用雙級同軸式圓柱齒輪減速器 |
臺 |
1 |
m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺寸:560㎜×420㎜×350㎜ 重量:24.8KG （全部鋁制） |
|
2 |
拆裝用雙級展開式圓柱齒輪減速器 |
臺 |
1 |
Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398 h=146mm 外形尺寸:535㎜×330㎜×294㎜ 重量:21KG （全鋁制） |
|
3 |
拆裝用雙級圓錐圓柱齒輪減速器 |
臺 |
1 |
m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15° 外形尺寸:550㎜×460㎜×360㎜ 重量:20KG （全部鋁制） |
|
4 |
拆裝用單級圓錐齒輪減速器 |
臺 |
1 |
m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm 外形尺寸:500×350×315 重量:15.5KG （全鋁制） |
|
5 |
拆裝用單級圓柱齒輪減速器 |
臺 |
1 |
m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm 外形尺寸:450㎜×400㎜×340㎜ 重量:17.5KG （全部鋁制） |
|
6 |
拆裝用蝸輪蝸桿減速器 |
臺 |
1 |
z1=1 q=12 z2=45 m=4㎜ i=45 H=163 外形尺寸：420㎜×320㎜×400㎜ 重量 15.5KG （全部鋁制） |
|
7 |
拆裝用新型結構單級圓柱齒輪減速器 |
臺 |
1 |
m=2 Z1=25 Z2=75 i=3 h=120 外形尺寸：290㎜×260㎜×220㎜ （全鋁制） |
|
8 |
拆裝用雙級分流式圓柱齒輪減速器 |
臺 |
1 |
m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15° 外形尺寸:540㎜×360㎜×320㎜ 重量:24.5KG （全部鋁制） |

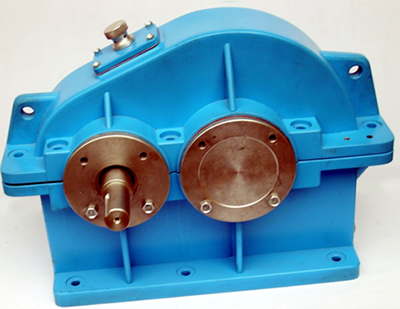

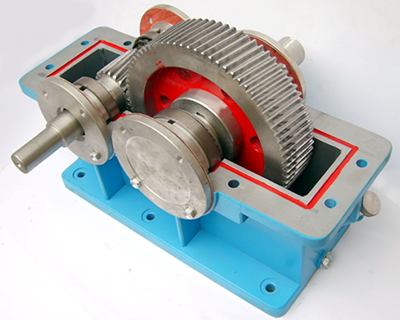

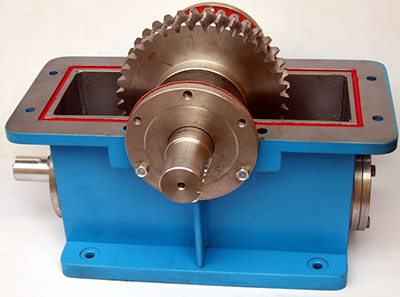

（1）單級齒輪圓柱減速器

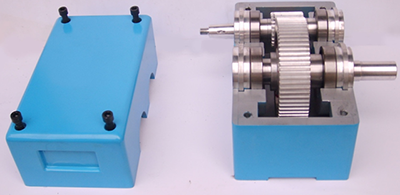

（2）新型結構單級圓柱齒輪減速器

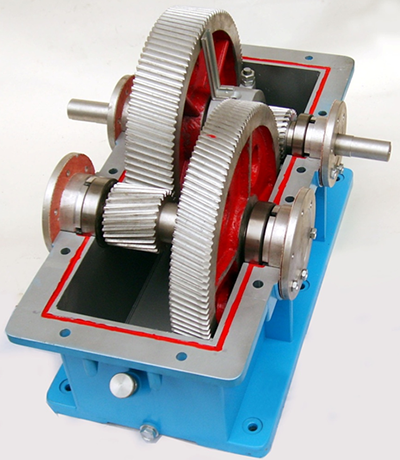

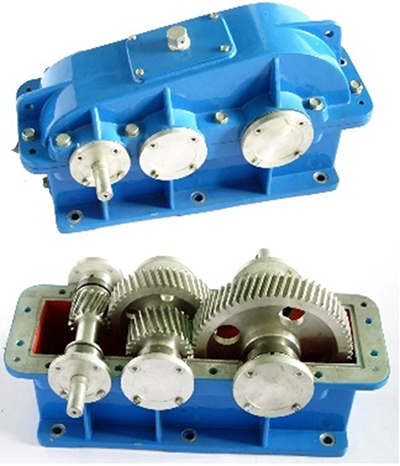

（3）二級展開式圓柱齒輪減速器
（4）二級同軸式圓柱齒輪減速器

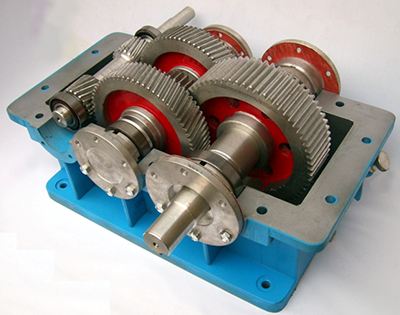

（5）二級分流式圓柱齒輪減速器

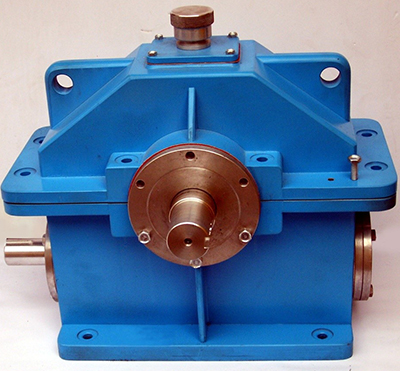

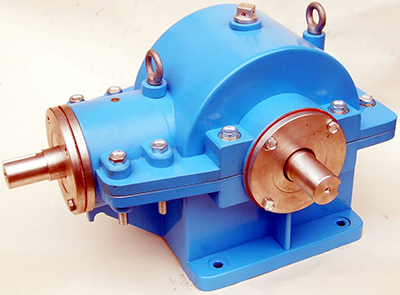

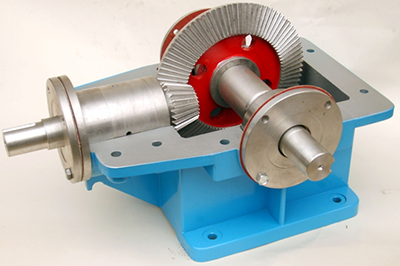

（6）單級圓錐齒輪減速器;

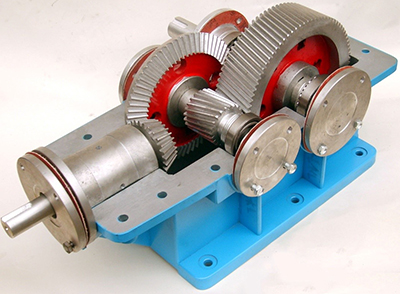

（7）圓錐圓柱齒輪減速器

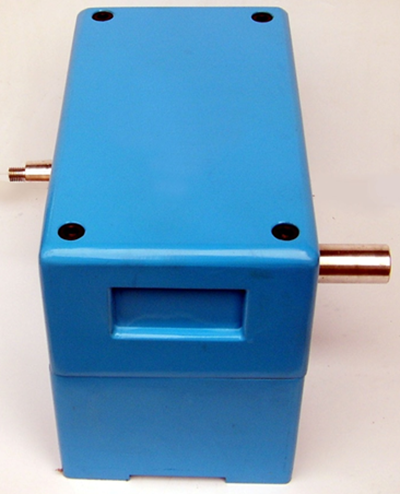

（8）蝸輪蝸桿減速器
|
