SB-R322熱網水力工況實驗裝置
一、主要用途：
熱網水力工況實驗裝置屬于理工科（如水利、環境工程等專業）的教學設備。
熱網水力工況實驗裝置主要用于高校或職業院校的流體力學課程實驗，可開展如管路阻力測定、流量測量、流體流動狀態（層流、湍流）觀察等實驗，幫助學生直觀理解流體力學的基本原理，如伯努利方程、雷諾實驗等相關知識。
模擬熱水網站，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
二、技術參數：
1、外形尺寸：2600×400×2400mm
2、工作電壓：220V 功率：200W
3、管路及閥門：采用優質ABS工程塑料，整個系統無腐蝕。
4、水泵：揚 程4M 功 率200W 頻 率50Hz/60Hz 流 量>5580L/H
5、流量計：5套 量程16-160L/h
三、主要配置：

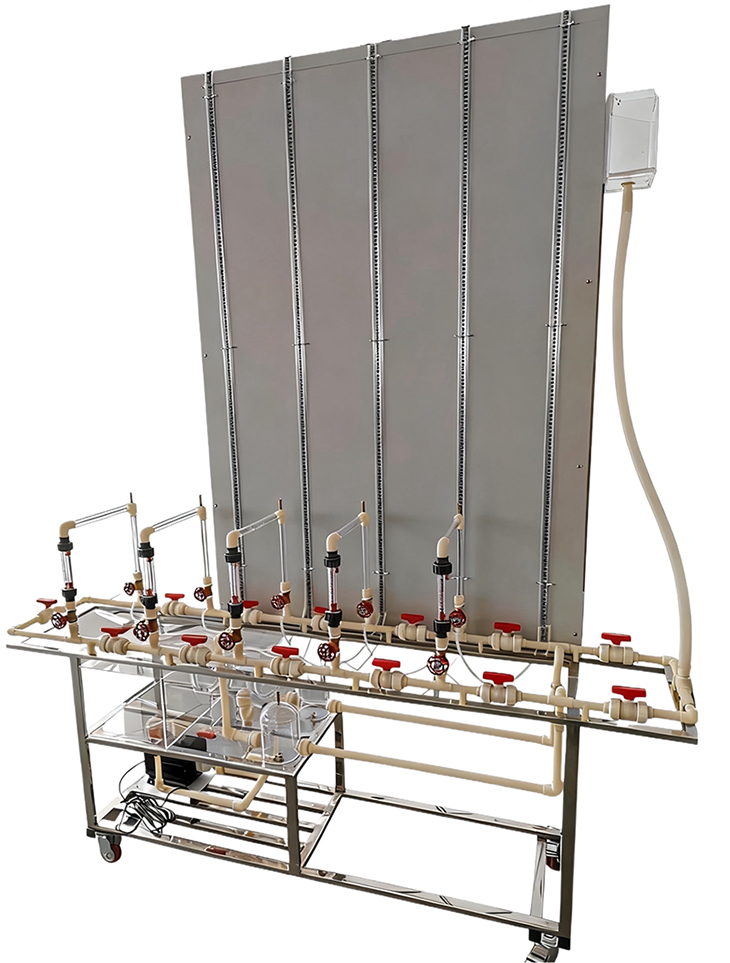

不銹鋼實驗臺架、下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
