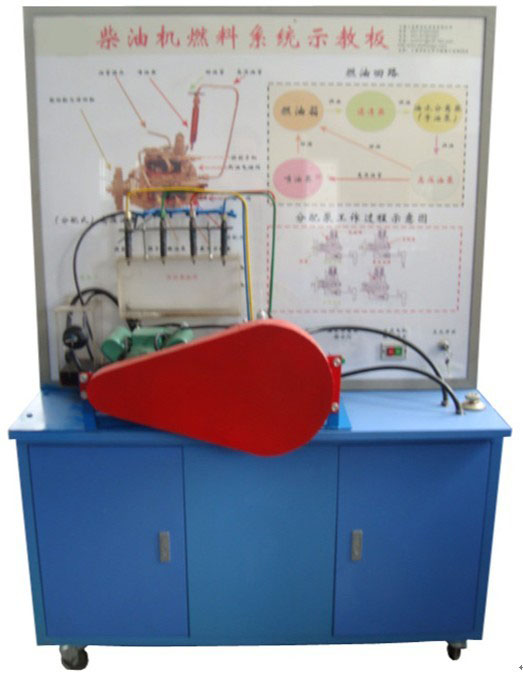

柴油機燃料系統示教板
柴油機燃料系統示教板簡介
產品選用四缸傳統柴油機燃油系統材料為基礎制作，模擬發動機運轉，演示傳統柴油機燃油系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
（一）結構組成
高壓油泵、噴油軌管總成、油箱總成、電動機、手油泵總成、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪結構原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（二）功能特點
1．面板上繪有完整的傳統柴油機燃油系統原理圖。
2．操縱開關及按鈕，可真實演示傳統柴油機燃油系統的工作過程。
3．數顯表顯示電壓值。
4．發光二極管顯示工作元器件狀態。
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
（三）技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
電機：220V/750W
