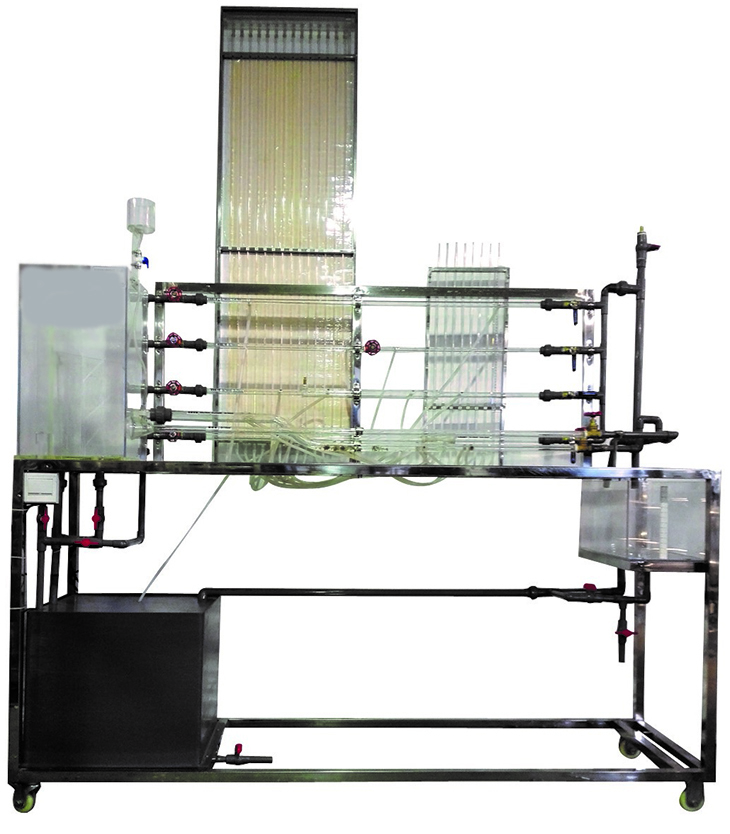

SBLT-601流體力學綜合實驗裝置
一、流體力學綜合實驗設備特點：
1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察，實現全方位教學與實驗。
二、實驗?zāi)康模?/span>
1、適合于工程流體力學（水力學）教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
三、主要配置：
雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。
四、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。
2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。
3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。
5、局部阻力管：總長1100mm、內徑Φ14mm和Φ23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。
6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。
7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、靜音環保型水泵：揚程：12m，流量：15L/min，功率：120W。
9、計量槽：容積10L透明有機玻璃制作，帶計量刻度。
10、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。
11、蓄水箱：容積約100L，PVC板焊制而成。
12、實驗所用的流體-水為全循環使用設計，充分節約水資源。
13、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
14、外形尺寸：1600×550×2000mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。

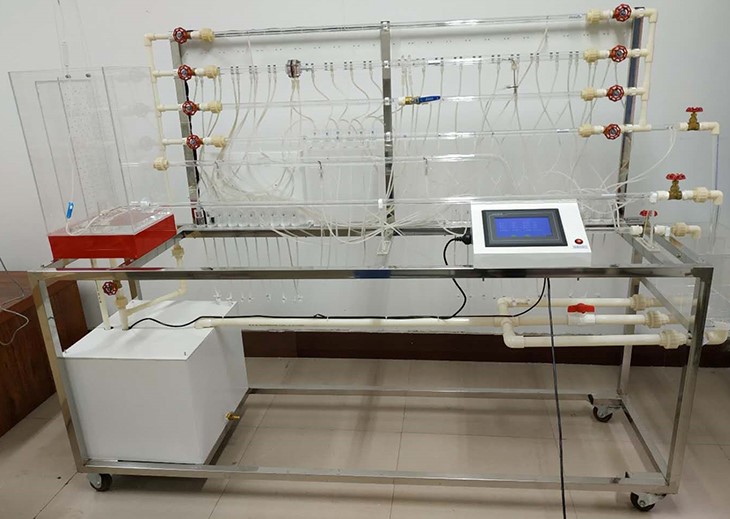

SB-584R流體力學綜合實驗裝置
化工生產實習是可使化工專業學生鞏固自身化工理論學習、提升其實際動手能力與實際操作能力的有效方式。化工行業是一種危險性較高的行業，許多化工企業為對潛在風險進行規避，一般情況下不愿意接受未畢業學生來企實習的。此種條件下，虛擬仿真實訓的實地生產實習方式應運而生，學生可利用虛擬仿真實訓來有效提升自身實際操作能力，盡量避免安全風險的發生。
1、外形尺寸： 2200×600×1900mm
2、工作電壓：220V 功率：小于等于200W
3、主要用途：可測定雷諾、伯努力、沿程阻力系數和突擴、突縮、閥門局部阻力系數、可進行孔板、文丘里和皮托管流量系數的實驗。
4、主要配置：
移動式不銹鋼實驗臺、儲水箱；雷諾測試管；伯努利測試管；沿程阻力系數測試管；突擴、突縮測試管；閥門局部阻力系數測試管；孔板流量計測試管；文丘里流量計測試管；和皮托管測試管；測壓板直接顯示總水頭線和測壓管水頭線；壓力傳感器24套、流量傳感器4套、溫度傳感器1套、觸摸屏、測壓板。
5、運行環境：常溫，相對濕度：≤90%RH，電源：220V/50Hz。
6、雷諾管：長1400mm、內徑14mm，有機玻璃。
7、伯努利管：總長1350mm、內徑14mm和φ27mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
8、沿程阻力管：長1300mm、內徑φ14mm，有機玻璃制作，兩測壓點間的距離：1000mm。
9、局部阻力管：長1300mm、內徑φ14mm和φ20mm，有機玻璃制作。
10、孔板流量計測試管：內徑φ14mm和φ8mm
11、文丘里流量計測試管：內徑φ14mm和φ8mm。
12、水泵
功率：200W
流量：5580L/h
揚程：4米
出水口徑φ24.5mm上下浮動5mm
13、實驗水箱：有機玻璃制成，35L ，上裝指示液盒。
14、蓄水箱：容積約60L ，PVC板焊制而成。
15、實驗所用的流體-水為全循環設計。
16、同屏實時顯示流量、雷諾數、壓力、溫度。
17、7寸嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。

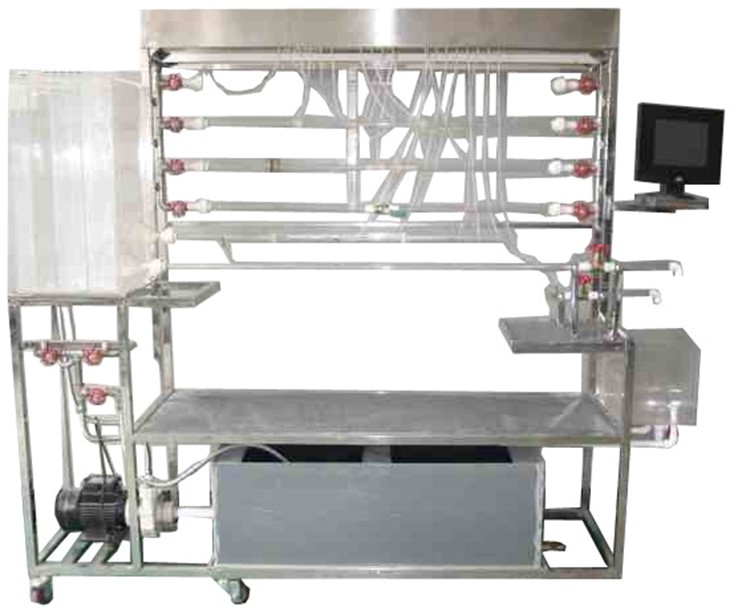

SBLT-601/II數字型流體力學綜合實驗裝置
一、數字型流體力學綜合實驗設備特點：
1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察，實現全方位教學與實驗。
5、本試驗臺配有高精度壓力傳感器測量壓差，配備數據采集軟件。
二、實驗?zāi)康模?/span>
1、適合于工程流體力學（水力學）教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
三、主要配置：
雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、壓力傳感器、流量傳感器、溫度傳感器、萬能信號輸入巡檢儀、軟件、不銹鋼框架、控制屏。
四、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。
2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。
3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。
5、局部阻力管：總長1100mm、內徑Φ14mm和Φ24mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核，文丘里流量計喉徑φ6.5mm。
6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。
7、流量測量：DN15渦輪流量計，量程：0.2～6 m3／h。
8、本裝置分別用壓差傳感器、壓力傳感器測量壓差。
1號差壓傳感器量程為0-10KPa, 輸出信號4-20mA，可測量沿程壓差、突擴壓差。
2號差壓傳感器量程為0-10KPa, 輸出信號4-20mA，可測量突縮壓差。
3號差壓傳感器量程為0-100KPa, 輸出信號4-20mA，可測量閥門壓差、文丘里壓差。
9、溫度傳感器: 進口PT100溫度傳感器,測溫范圍-40-150℃。
10、水泵：最高揚程：15m，最大流量：30L/min，轉速2800r/min，功率250W。
11、測壓計由8根直徑φ8mm的有機玻璃管固定在測壓架上，測量伯努利管壓差，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
12、計量槽：容積10L透明有機玻璃制作，帶計量刻度。
13、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。
14、蓄水箱：容積約100L，PVC板焊制而成。
15、實驗所用的流體-水為全循環使用設計，充分節約水資源。
16、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
17、模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集，配數據采集軟件一套。
18、外形尺寸：2000×550×2000mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
