SB-MD102CN數字電子技術實驗箱,設計型(基礎型)
一、產品簡介
數字電子技術實驗箱,設計型(基礎型)數字電子技術實驗系統是結合數字電路兩門課程的實驗教學特點，參照現有的教學實驗產品，由華北電力大學老師提出設計方案并改進而來的。此款產品借鑒了國內主流產品的設計特點，總結學校在實驗課程中發現的問題，有針對性的加以解決。產品本著實驗設計型提高學生的動手能力培養、產品牢固型提高產品的皮實驗程度不易損壞、操作靈活型產品使用靈活保管方便。

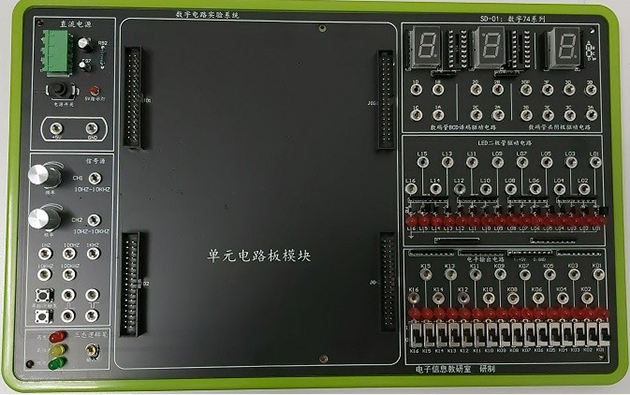

1、 模塊化設計(信號底板模塊)
2、 模塊化設計（單元電路板模塊）注：此模塊共有6種

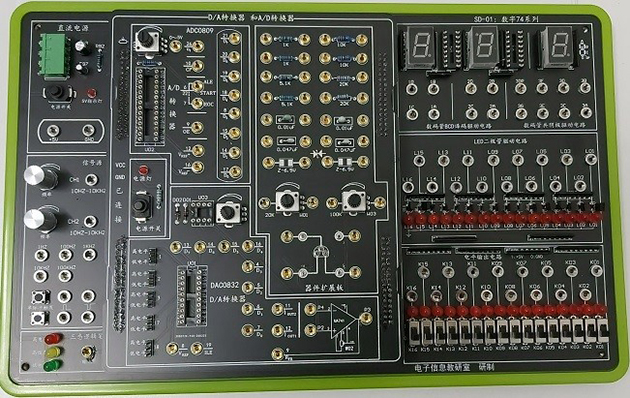

3、 模塊化設計（信號底板與單元電路板結合模塊）
實驗系統采用模塊化設計，重要知識點電路開放，電路形式、元件選取、數值大小均需要學生自行設計，是真實的設計型產品。配套完整的元件庫，庫中元件豐富，結合電路的開放結構學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到系統中。電路元件采用1/2W電阻，電感、電容采用100V以上耐壓直插元件，提高產品的整體牢固性，設備不易損壞。可調電容采用雙聯電容、電位器采用進口手柄器件，即易于操作，又不易損壞。
電路采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗模式。各模塊即可獨立實驗，又可相互組合，完成系統實驗。單元實驗重要知識點開放，由學生設計后在庫中選取相應參數元件，插入到選定位置。器件選用上符合不易損壞、參數可調范圍大、更換方便的要求。
模擬、數字電子技術實驗系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存箱、信號線理線架等收納器。學生實驗結束后，要按要求把實驗物品放置到統一的規劃公位置，便于檢查也使實驗室整潔化一。
二、技術指標
1、工位箱為38*40*35CM便于實驗室放置
2、電源12V、-12V獨立供電，帶有電源濾波器和自動過載保護功能
3、實驗板包含有下述電路：
MD01號板 數字電路 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、5V，3A，帶自恢復保護電路
信號源電路：
1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ連續可調，幅度5V。
3、正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
1、輸入-高電平
2、輸入-高阻態
3、輸入-低電平
數碼管BCD譯碼驅動電路
1、CD451數碼管譯碼電路兩路
數碼共陰極驅動電路
1、數碼驅動
LED二極管驅動電路
1、16個二極管驅動電路
開關量電平輸出電路
1、16個開關量電平輸出
MD02 TTL集成邏輯門電路的邏輯功能測試及其應用模塊
1、74LS00四二輸入與非門
2、74LS04六反相器
3、74LS20二四輸入與非門
4、74LS86四二輸入異或門
MD03 TTL集成邏輯門電路參數特性測試模塊
1、74LS01四二輸入與非門（OC門）
2、74LS125四總線三態緩沖器
MD04 編碼器、譯碼器和數據選擇器模塊
1、74LS147二-十進制優先編碼器
2、74LS138三線-八線譯碼器
3、74LS42二-十進制譯碼器
4、74LS153雙四選一數據選擇器
MD05 集成觸發器及其應用模塊
1、74LS74雙D觸發器
2、74LS112雙JK觸發器
MD06 集成計數器及其應用模塊
1、74LS161四位二進制同步加法計數器
MD07 移位寄存器及應用模塊
1、74LS194四位雙向移位寄存器
MD08 555定時器及其應用模塊
1、555定時器
2、電阻、電容、電位器等
MD09 D/A、A/D轉換器
1、DAC0832八位雙緩沖D/A轉換器
2、ADC0809八位逐次漸近型A/D轉換器
三、實驗內容
實驗一、TTL集成邏輯門電路邏輯功能測試
74LS00邏輯功能測試
74LS86邏輯功能測試
74LS20邏輯功能測試
74LS04邏輯功能測試
實驗二、TTL門電路基本參數測試
74LS00四二輸入與非門測試
74LS01四二輸入與非門測試
74LS125四總線三態緩沖器測試
TTL與非門電壓傳輸特性測試
TTL與非門輸入端負載特性測試
實驗三、集電極開路與非門實驗
實驗四、三態輸出門實驗
實驗五、總線傳輸實驗
實驗六、編碼器、譯碼器、數據選擇器邏輯功能測試
實驗七、與非門三路報警器實驗
實驗八、數據分配器實驗
實驗九、JK觸發器邏輯功能測試
實驗十、D觸發器邏輯功能測試
實驗十一、異步二進制加法計數器實驗
實驗十二、十進制計數器實驗、
實驗十三、六進制計數器實驗
實驗十四、二十四進制計數器實驗
實驗二十五、環形計數器實驗
實驗二十六、扭環形計數器實驗
實驗二十七、555定時器應用
實驗二十八、施密特觸發器實驗
實驗二十九、A/D功能測試
實驗三十、D/A功能測試
