SB-YY21透明液壓PLC控制實訓裝置
一、概述
PLC控制透明液壓實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司PLC控制液壓實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解電、液、手動各自具有的特點、特色、及優缺點等。
系統采用電、氣一體化結構，上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接。
液壓實訓元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實訓回路的工作過程及原理。實訓時組裝實訓回路快捷、方便。液壓實訓電氣主控單元配備1套PLC控制與1套繼電器控制，簡單實用。
二、主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
3、裝置容量：≤2kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1500mm×700mm×1750mm
7、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
（3）油箱：公頃容積40L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油。
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控制單元：
（1）電源模塊：電源部分別配有一個220V空氣開關、電源指示燈；系統供電開關及電源指示燈；氣泵運行開關及電源指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMARTSR40，主機為24點輸入，16點輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，時間繼電器控制模塊、控制按鈕模塊，液壓元件獨立模塊等。
10、電磁換向閥：DC24V .吸力3mpa
三、主要特點
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌主框架為型材結構、實訓臺與儲物柜為鐵質雙層亞光密紋噴塑結構，儲物柜內存放氣動元件及資料等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、PLC控制透明液壓基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控制的液壓基本回路實訓（優化控制）

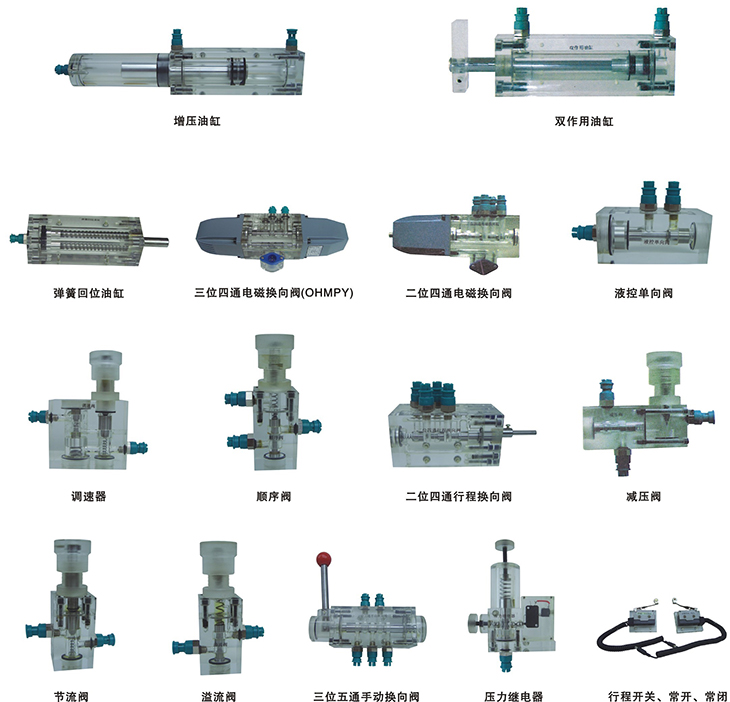

五、液壓元件
六、透明液壓實訓裝置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1 |
實訓桌、實訓臺一體 |
1500×700×1750mm |
1張 |
|
|
2 |
PLC主機模塊 |
S7-200SMART SR40 |
1塊 |
|
|
3 |
電源模塊 |
|
1塊 |
|
|
4 |
繼電器控制模塊 |
|
1塊 |
|
|
5 |
時間繼電器模塊 |
|
1塊 |
|
|
6 |
控制按鈕模塊 |
|
1塊 |
|
|
7 |
直流電機 |
泵站 |
1臺 |
|
|
8 |
直流電機專用調速控制模塊 |
1塊 |
|
|
|
9 |
數字轉速表與轉速傳感器 |
1個 |
|
|
|
10 |
齒輪油泵（CB-B6） |
1個 |
|
|
|
11 |
溢流閥 |
1個 |
|
|
|
12 |
耐震壓力表 |
1個 |
|
|
|
13 |
油箱 |
1個 |
|
|
|
14 |
吸油過濾器 |
1個 |
|
|
|
15 |
空氣過濾器 |
1個 |
|
|
|
16 |
油溫液位計 |
1個 |
|
|
|
17 |
雙作用油缸（帶行程撞塊） |
透明元件 |
2只 |
|
|
18 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
|
19 |
二位四通電磁換向閥 |
透明元件 |
2只 |
|
|
20 |
三位四通電磁換向閥（O型） |
透明元件 |
1只 |
|
|
21 |
三位四通電磁換向閥（H型） |
透明元件 |
1只 |
|
|
22 |
三位四通電磁換向閥（M型） |
透明元件 |
1只 |
|
|
23 |
彈簧回位油缸 |
透明元件 |
1只 |
|
|
24 |
增壓油缸 |
透明元件 |
1只 |
|
|
25 |
輔助油箱 |
透明元件 |
1只 |
|
|
26 |
單向閥 |
透明元件 |
2只 |
|
|
27 |
液控單向閥 |
透明元件 |
2只 |
|
|
28 |
溢流閥（直動式） |
透明元件 |
2只 |
|
|
29 |
溢流閥（先導式） |
透明元件 |
1只 |
|
|
30 |
節流閥（直動式） |
透明元件 |
1只 |
|
|
31 |
調速閥 |
透明元件 |
2只 |
|
|
32 |
順序閥 |
透明元件 |
2只 |
|
|
33 |
減壓閥 |
透明元件 |
1只 |
|
|
34 |
二位四通行程換向閥 |
透明元件 |
1只 |
|
|
35 |
三位五通手動換向閥 |
透明元件 |
1只 |
|
|
36 |
壓力繼電器 |
透明元件 |
1只 |
|
|
37 |
壓力表 |
透明元件 |
3只 |
|
|
38 |
三通接頭 |
透明元件 |
7只 |
|
|
39 |
四通接頭 |
透明元件 |
3只 |
|
|
40 |
行程開關 |
|
4只 |
|
|
41 |
透明液壓皮管 |
|
20米 |
|
|
42 |
油盤 |
|
1只 |
|
|
43 |
液壓油 |
L-HL46 |
15L |
|
|
44 |
編程電纜 |
西門子 |
1條 |
|
|
45 |
國標電源線 |
|
1條 |
|
|
46 |
實驗導線 |
|
1包 |
|
|
47 |
快速油接頭 |
|
5只 |
|
|
48 |
工具箱 |
|
1個 |
|
|
78 |
內六角扳手 |
|
3把 |
|
|
79 |
螺絲刀 |
|
2把 |
|
|
80 |
剪刀 |
|
1把 |
|
|
81 |
活動板手 |
|
1把 |
|
|
82 |
尖嘴鉗 |
|
1把 |
|
|
83 |
液壓實訓說明書 |
|
1冊 |
|
|
84 |
PLC編程軟件、程序 |
光盤 |
1盤 |
|
|
