SB-DLA晶閘管電路學習機---電力電子技術實驗箱

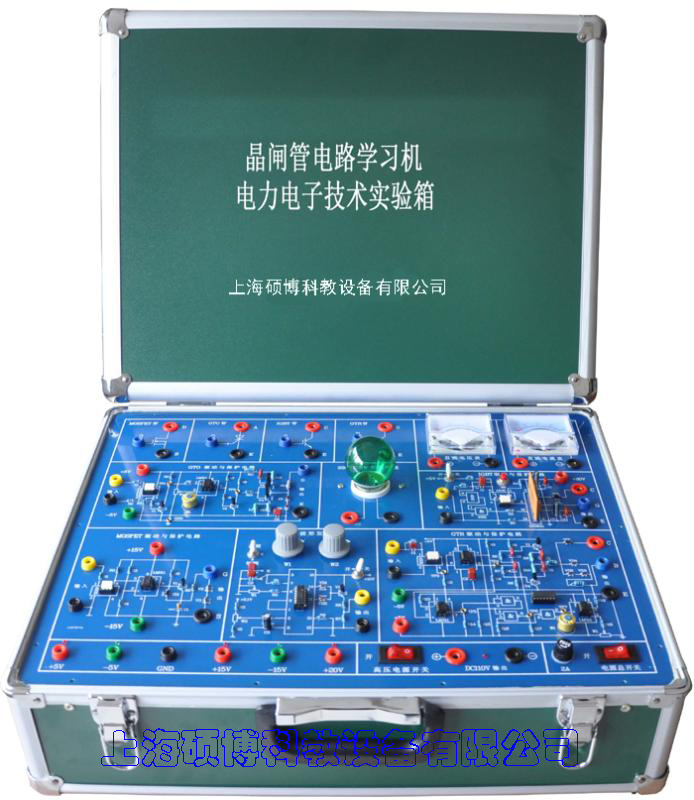

（設備參考圖片）
該實驗箱包含SCR電力電子器件，單結晶體管觸發電路，TC785集成觸發電路，三相集成觸發電路及功放電路，
提供6只5A/1000V的晶閘管，提供3只5A/1000V的二極管，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實訓；設有帶鏡面精密指針式直流電壓表±150V一只，正反偏，精度1.0。級帶鏡面直流電流表±2A，正反偏，精度1.0級一只。和平波電抗器一組（0，100mH，200mH，700mH）。
提供三相隔離變壓器，三相同步變壓器一組，燈泡負載三只。
此實驗箱可完成
（1）晶閘管簡易導通、關斷條件實驗；
（2）單相晶閘管觸發電路實驗
（3）三相晶閘管觸發電路實驗
（4）晶閘管簡易觸發電路及單相橋式半控整流電路；
（5）單相半波可控整流電路實驗
（6）晶閘管簡易觸發電路及單相橋式半控整流電路；
（7）單相橋式全控整流電路實驗
（8）三相半波可控整流電路實驗
（9）三相橋式半控整流電路實驗
（10）三相橋式全控整流電路實驗
（11）單相交流調壓電路；
（12）三相交流調壓電路。
|
