SBALY-20C型樓宇智能安防布線實訓系統（工程型）

一、系統概述

本系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。

系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

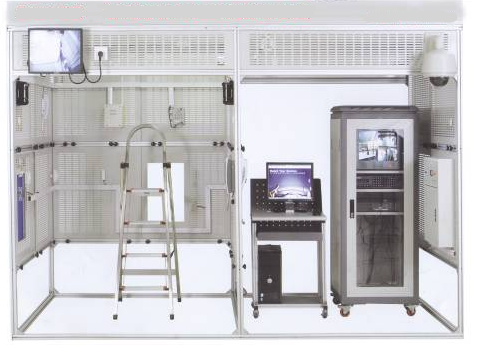

參考圖片

二、系統結構與組成

樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。

建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜等典型管理設備。

在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。

在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為19寸液晶顯示器。

系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。

序號	器材名稱	器材規格或型號	數量	單位
1	建筑模型	由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。	1	臺
2	電腦桌	600mm×600mm×800mm （長×寬×高）	1	臺
3	鋼凳	Φ300mm×450mm （圓×高）	1	把
4	鋁人字梯	900mm×250mm×1200mm （長×寬×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm （長×寬×高）	300	個

一、對講門禁系統（安科）
序號	設備名稱		設備型號(品牌)		單位		數量
1	管理中心機		ET-366G		臺		1
2	歐式數碼彩色可視室外主機		ET-366D08-1-ID		臺		1
3	電源箱		ET-366P		臺		1
4	聯網器		ET-366W		臺		1
5	多功能壁掛室內分機		ET-366M5-F		臺		1
6	非可視壁掛室內分機		ET-366H2		臺		1
7	層間分配器		ET-366FS2		臺		1
8	非接觸卡 ID		通用型		張		1
9	電插鎖		通用型		只		1
二、安防系統（霍尼韋爾、豪恩、艾禮富）
序號	設備名稱		設備型號(品牌)	單位		數量
	8防區報警主機		238
	煙霧探測器		LH-201
	溫感探測器		LH-94
1	門磁開關		HO-03	只		1
2	家用緊急求助按鈕		HO-01	只		1
3	紅外探測器		LH-902B	只		1
	紅外幕簾探測器		LH-901B
5	燃氣探測器		LH-88	只		1
6	主動紅外對射報警器		ABT-60	只		1
7	聲光報警器		HC-103	只		1
三、視頻監控系統（�？低暋⒘σ暰S、ACES）
序號	設備名稱	設備型號(品牌)			單位			數量
1	高速球云臺攝像機	SW-CW860SB			臺			1
2	彩色槍型攝像機	SW-720A			臺			1
3	紅外攝像機	SW-631D2A			臺			1
5	矩陣主機	ACES-8608			臺			1
6	矩陣控制鍵盤	ACES-8603			臺			1
7	19寸彩色顯示器	AOC-19			臺			1
8	17寸液晶監視器				臺			1
9	硬盤錄像機	海康威視DS-7808			臺			1
10	硬盤	500G			只			1
11	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A			臺			1
12	視頻線纜	SBV75-3			米			100
13	電源線	RVV2*0.5			米			100
四、巡更系統（神盾）
序號	設備名稱		設備型號(品牌)		單位			數量
1	巡更棒		H5		臺			1
2	巡更信息點				臺			5
3	人員信息卡				臺			2
4	巡更通訊線				根			1
5	巡更管理軟件				套			1

序號	名稱	內容	備注
1	工具	包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。
2	耗材配件	包含PVC線槽、BNC視頻接頭、SBV75-3視頻線、RVV2*0.5電源線等。
