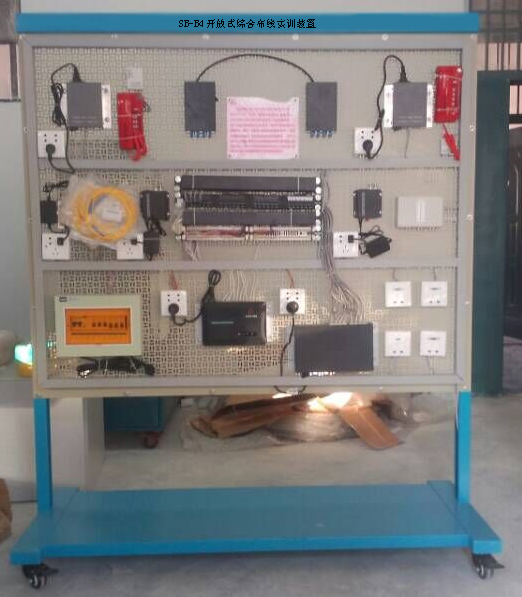

SB-B4開放式綜合布線實訓裝置
一、設備配置參數
1、設備應有開放式網孔開型臺架、網絡設備、高級噴塑鋼型材支架、網孔掛板、電源控制器、單口面板、雙口面板、雙口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（LC）、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（4芯）、托架、光纖跳線、語音跳線、數據跳線、光纖適配器、110式100回線高頻接線模塊盤、IDC語音模塊、五類1對UTP線纜、五類25對UTP電纜、110型接線工具、交換機、光纖收發器、網絡測試儀、實訓考核系統、輔材及工具等組成。
2、能夠使學生完成設備與信息盤間的安裝與布線、進線水平間子系統的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本技術要點。
3、電源：AC220V±5%、具有漏電保護
4、外形：1580㎜×680㎜×1900㎜。
二、完成的訓內容
1.了解設備間子系統實踐；
2.了解工作區子系統實踐；
3.了解管理區子系統實踐；
4.了解配線區子系統實踐
5.了解干線（垂直）子系統實踐
6.了解水平子系統實踐
7.了解干線子系統實踐；
8.網絡評測與連接實踐；
9.門禁的接線
10.考勤的接線
11.獨立模塊的獨立認識、接線；
12.數據模塊、語音模塊、光纖模塊制作實踐；
13.數據、語音安裝調試實踐；
14.數據、語音通信、交換傳輸實踐；
15.系統整合的接線、設置、操作和演習
16.交換機、光纖收發器網絡測試儀的實踐
三、主要設備列表
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
實訓屏 |
1580*680*1800 |
1 |
|
2 |
光纖插座（SC） |
|
4個 |
|
3 |
光纖插座（SC） |
|
4個 |
|
4 |
光纖收發器 |
|
1套 |
|
5 |
光纖適配器 |
|
1套 |
|
6 |
110式100回線接線模塊盤 |
|
1個 |
|
7 |
五類1對UTP線纜 |
|
5米 |
|
8 |
網絡配線架 |
|
1套 |
|
9 |
五類4對UTP電纜 |
|
5米 |
|
10 |
交換機 |
H3C |
1臺 |
|
11 |
IDC語音模塊 |
|
20個 |
|
12 |
六類非屏蔽RJ45插座模塊 |
|
20個 |
|
13 |
管理線盤 |
|
1個 |
|
14 |
開放式標準機架 |
|
1臺 |
|
15 |
網絡測試儀 |
|
2個 |
|
16 |
視頻光端機 |
|
1套 |
|
